顎式破碎機分為：復擺顎式破碎機和簡擺顎式破碎機,由于復擺顎式破碎機工作效率高，更為耐用，所以已經取代簡擺顎式破碎機設備。復擺顎式破碎機是石料中等粒度破碎中常用的破碎設備之一。復擺鄂式破碎機由于結構簡單、價格低廉、操作簡單、堅固耐用、維護容易等優點，早已成為我國生產較多、使用廣泛的破碎設備。這種破碎機可破碎各種硬度的礦石和巖石，主要用于大中型礦山的粗碎作業。

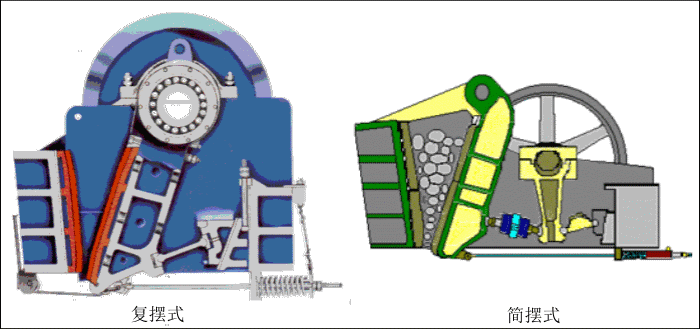

下面一張動態圖來詮釋復擺顎破與簡擺顎破的區別：


復擺顎式破碎機的結構組成和工作原理

　復擺顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

　復擺顎式破碎機是利用兩顎板對物料的擠壓和彎曲作用，粗碎或中碎各種硬度物料的破碎機械。 其破碎機構由固定顎板和可動顎板組成，當兩顎板靠近時物料即被破碎，當兩顎板離開時小于排料口的料塊由底部排出。電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

復擺顎式破碎機的性能介紹和特點

　復擺顎式破碎機動顎板的上下運動有促進排料的作用，而且其上部的水平行程大于下部，易于破碎大塊物料，故其破碎效率高于雙肘板式。它的缺點是顎板磨損較快，以及物料會有過粉碎現象而使能耗增高。為了保護機器的重要部件不因過載而受到損壞，常將形狀簡單、尺寸較小的肘板設計為薄弱環節，使它在機器超載時首先發生變形或斷裂。 另外，為滿足不同排料粒度的要求和補償顎板的磨損，還增設了排料口調整裝置，通常是在肘板座與后機架之間加放調整墊片或楔鐵。但為了避免因更換斷損零件而影響生產，也可采用液壓裝置來實現保險和調整。顎式破碎機還可直接采用液壓傳動來驅動動顎板，以完成物料的破碎動作。

　復擺式顎式破碎機與簡擺顎式破碎機相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。具有結構簡單合理、產量高、破碎比大、齒板壽命長、成品粒度均勻、動力消耗低、維修保養方便等優點，是目前行業內較成熟、實用的機型。

復擺顎式破碎機潤滑方法

1、經常注意和及時做好摩擦面的潤滑工作，可保證設備的正常運轉和延長設備的使用壽命。

2、本機所采用的潤滑脂，應根據機器的使用地點、氣溫等條件來決定，一般可采用鈣基、納基或鈣鈉基潤滑脂。

3、 加入軸承座內的潤滑脂為容積的50-70%，每三個月必須更換一次，換油時應用清潔的汽油或煤油仔細地清洗軸承滾柱的跑道。

4、肘板與肘板墊接觸時，機器開動前必須注入潤滑油脂。

復擺顎式破碎機使用注意事項

1、根據使用情況，碎石軋料槽上面應設保護罩，防止碎石由軋料槽內崩出傷人。
2、開機前，要清除破碎機內及周圍的雜物，必須檢查各潤滑部位，并用手搬動數圈，各部機構靈活才允許開機。
3、破碎機工作時，嚴禁用手從腭板間取出石塊，如有故障應用撬棍、鐵鉤等工具處理。
4、若因破碎腔內物料阻塞而造成停車，應立即關閉電動機，待物料清除干凈后，再行起動。
5、調節排料口時，應先松開擰緊彈簧，待調整好后，再適當調整彈簧的張緊程度并擰緊螺栓，以防襯板在工作時脫落。
6、破碎機工作時，要防止石塊嵌入張力彈簧中，而影響彈簧強度。
