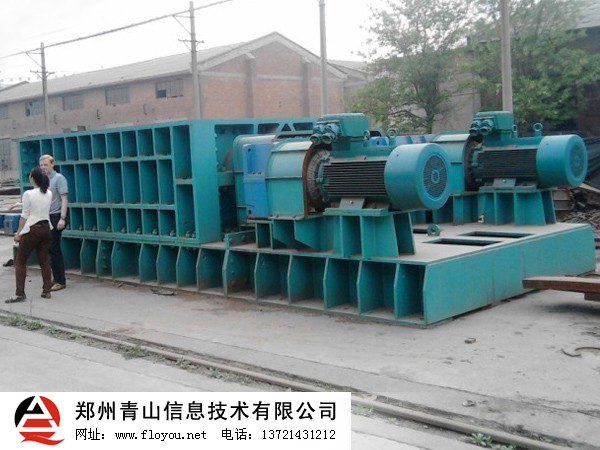

齒輥分級破碎機是一種全新概念的分級破碎機，它完全不同于傳統的齒輥式破碎機靠撞擊和擠壓來破碎物料，而是對于不同粒度組成的入料進行選擇性破碎，并且是使用剪切和拉伸的共同作用力來實現物料的破碎，由于采用了低轉速、特殊齒形，物料的過粉碎和超粒均較少。齒輥分級破碎機具有破碎強度高、處理能力大、超粒和過粉碎均較少、能處理濕粘物料的特點，且?guī)в凶詣涌刂蒲b置，可以方便的納入全廠集控。

    齒輥分級破碎機主要適用于煤礦、電力、礦山、冶金、化工等行業脆性塊狀物料的粗、中級破碎。只有部分齒套式齒輥分級破碎機入料粒度≤600mm，允許少量到800~1000mm,出料粒度可到150mm、200mm、300mm等；齒板式齒輥分級破碎機入料粒度≤300mm，允許少量到500mm，排料粒度有30mm、50mm、80mm、100mm等，能破碎煤巖和中等強度的巖石。如果系統采取了除鐵和除木器的有效措施，則原煤可不需預先篩分及手選而直接破碎，這樣可簡化碎煤工藝流程，降低廠房高度，減少選煤廠、電廠的建設投資與生產費用。

齒輥分級破碎機工作原理:

　從礦物質物理性能分析中，礦物質的抗壓強度比其抗剪和抗拉強度要大的多，數據表明，巖石的抗壓強度和抗拉、抗剪強度比大致為10：1，所以，在拉力和剪切力作用下，物料更容易破碎。齒輥分級破碎機正是利用這個原理，混合物料進入破碎機后，物料在兩齒之間以及側壁梳形板之間排出，所以產品在破碎之后受此間隙控制，不會有過大顆粒排出。在給料中已合格粒級產品，進入機器后很快地被排出，不再受到破碎作用。因此，產品中粉末產生率遠低于常規破碎機。不合格的物料在兩個齒輥間被卡住，受到剪切力和拉力的作用，在通過齒輥時很容易便被破碎。機器顯現出較好的篩分作用和粒度控制，產品粒度均整。因此，生產中機器顯示了良好 的粒度控制功能和一定的分級功能，故本機命名為分級破碎機。

齒輥分級破碎機技術參數:

齒輥分級破碎機性能優點：
　1、其旋轉的齒輥如同旋轉的格篩，符合粒度要求的物料可直接通過，大于要求粒度的物料進行破碎，所得產品全部符合粒度要求，起到破碎、分級的雙重作用。
　2、分級破碎機除具有節能降耗、結構簡單、經久耐用、高破碎能力和維修方便等明顯優點外，Zz突出的優點是：粉煤出量少、嚴格保證產品粒度，節能降耗，它的破碎、篩分的雙重作用，可以簡化破碎篩分系統，降低建筑及設備投資費用。
　3、針對不同的粒度要求，配以不同的齒形及布置形式，無需先篩分后破碎、篩上物再返回破碎的閉路流程，設計破碎機時，除整機結構要合理、破碎方式要適宜外，關鍵取決于破碎齒的幾何形狀和布置形式。
　4、破碎齒形布置得當，設計合理，可以保證產品粒度、優化粒度組成、減少過粉碎、節省材料、減少破碎機的功耗、延長齒的使用壽命。
　5、破碎齒的安裝方式?jīng)Q定了設備的維修方便程度、設備的造價和設備的維修費用。破碎齒的布置形式，直接關系到產品的粒度和破碎機承載的均勻性以及齒的受力情況。
　從上可知，破碎齒的結構形式及其布置、安裝方式是設計分級破碎機成敗的關鍵，它直接影響著破碎機的破碎效率、產品粒度、產品粒度、生產維修費用及使用壽命。
　齒輥分級破碎機從理論上進行了深入的研究，并通過大量的試驗，同時借鑒英國MMD公司先進經驗，結合中國國情，采用新技術、新結構，研制出新型高 效的粗碎、中碎、細碎分級破碎機，并形成系列化，具有三種結構形式，幾十種規格。處理能力10-1000t/h，入料粒度1000mm以下，產品粒度 3mm以上。
