重錘式破碎機

作者：重工機械設備網日期：2016/3/10 19:07:35 人氣：

重錘式破碎機是我單位設計制造的新一代高效破碎機，經過歷年的使用和改進，已發展至較為成熟的第五代產品。該重錘破碎機能將礦山開采來的大塊礦石一次破碎到5-30mm的粒度，是傳統的兩段、三段破碎方式的理想換代產品，簡化工藝流程、節約基建投資和生產費用。

工作原理：重型錘式破碎機電機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。

技術參數：

整型錘式破碎機技術參數：

型號	轉子直徑*長度	進料口尺寸寬*長	進料粒度	電機功率	生產能力（t/h）	外型尺寸長寬高
PCZ1308	1310*790	800*850	≤500	132kw-4	100-160	281821002390
PCZ1512	1500*1160	1200*900	≤600	(160kw-4)*2	250-400	322025202800
PCZ1615	1675*1510	1480*1200	≤650	(220kw-4)*2	400-800	366529153440
PCZ1815	1776*1510	1480*1200	≤650	(250kw-4)*2	400-900	382229123436
PCZ1820	1800*1964	2000*1200	≤800	800kw-6	800-1500	347438223520
PCZ2020	1920*2000	2010*1200	≤800	800kw-6	1200-1600	416039203520
PCZ2122	2130*2260	2240*1505	≤1000	1000kw-6	1800-2200	499043854360
PCZ2125	2100*2486	2600*1690	≤1200	1250kw-6	2000-3000	505745654666
PCZ3032	3000*3220	3240*1840	≤1200	(1250kw-6)*2	4500-6000	671061226340

整型錘式破碎機技術參數（二破）：

型號	轉子直徑*長度	進料口尺寸寬*長	進料粒度	電機功率	生產能力（t/h）	外型尺寸長寬高
PC0910	900*1000	1070*750	≤150	(110kw-4)*2	150-200	260022002050
PC1012	1000*1180	1255*810	≤200	(132kw-4)*2	250-300	280024002300
PC1213	1200*1280	1350*900	≤200	(160kw-4)*2	300-350	297026252580
PC1216	1270*1490	1530*920	≤250	(200kw-4)*2	400-500	307028402580
PC1220	1220*1950	2000*920	≤250	(250kw-4)*2	500-700	308033802580
PC1622	1580*2150	2290*960	≤300	630kw-6	600-900	409534952960
PC1826	1875*2490	2550*1080	≤300	800kw-6	800-1200	408542503400
PC2026	2000*2490	2550*1170	≤300	1000kw-6	1000-1500	449042603725

原重錘破碎機技術參數：

規格型號	轉子直徑×長度	給料粒度	出料粒度	生產能力（T/h）	電機率（KW）
0806	800×600	≤300-400	0-40	60-80	55
0808	800×800	≤400-500	0-50	80-100	75
1008	1000×800	≤500-650	0-60	100-120	90
1010	1000×1000	≤600-750	0-70	120-150	132
1210	1200×1000	≤650-800	0-70	150-200	185
1512	1500×1160	≤800	0-80	250-300	250
1615	1650×1450	≤900	0-80	300-380	280
2015	2000×1500	≤1200	0-80	400-500	400

注：以上所有技術參數如有變動，恕不另行通知，以我公司現行新技術參數為準。

結構組成：

重型錘式破碎機由機殼、轉子、打擊板、錘頭、支架、襯板等組成。

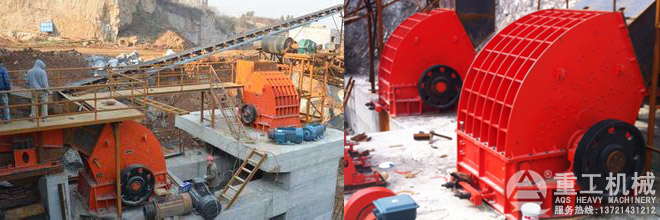

重錘破客戶現場

1、機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口，內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。　

2、轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存一定的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。　　

3、主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。

4、打擊板有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。　

5、錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當的錘頭質量。錘頭用雙金屬熱復合材料液復合鑄造而成，是一般錳鋼錘頭壽命的3倍以上！　

產品特點：

本產品經高速運轉的錘體與物料碰撞而破碎物料，它具有結構簡單，破碎比大，生產效率高不需要一級破碎等特點，可作干、濕兩種形式破碎，適用于高速公路、高速鐵路、隧道、大型立交橋、水泥、冶金、建材、煤炭、化工等行業物料的破碎。

該機入料粒度大，出料粒度小，變二級破碎為一級破碎。單個錘頭重量大、轉子轉速合理、錘頭轉動慣量大，充分體現了以大破小以重碎輕的優勢，且具有對超大塊石料進行蠶食式破碎的獨特能力。設備可根據用戶要求調整錘頭和襯楹間隙，改變出料粒度，以滿足不同用戶的不同需求。該設備主要部件錘頭由高硌合金材質制造、襯板形狀類似于鄂板為13錳鋼，投資小見效快。
